Tank & Depo Tipi Yağ Pompası Teknik Şartname Örneği

1. PARÇA ADI : TANK TİPİ YAĞLAMA ÜNİTESİ (İNCE YAĞ).

2. STOK NUMARASI :

3. PARÇA NUMARASI :

4.1. ÖZELLİKLERİ :

4.2. Satın alınacak yağlama ünitesi, yağlama atölyesinde araç yağlama (ince yağ) işlerinde kullanılacaktır.

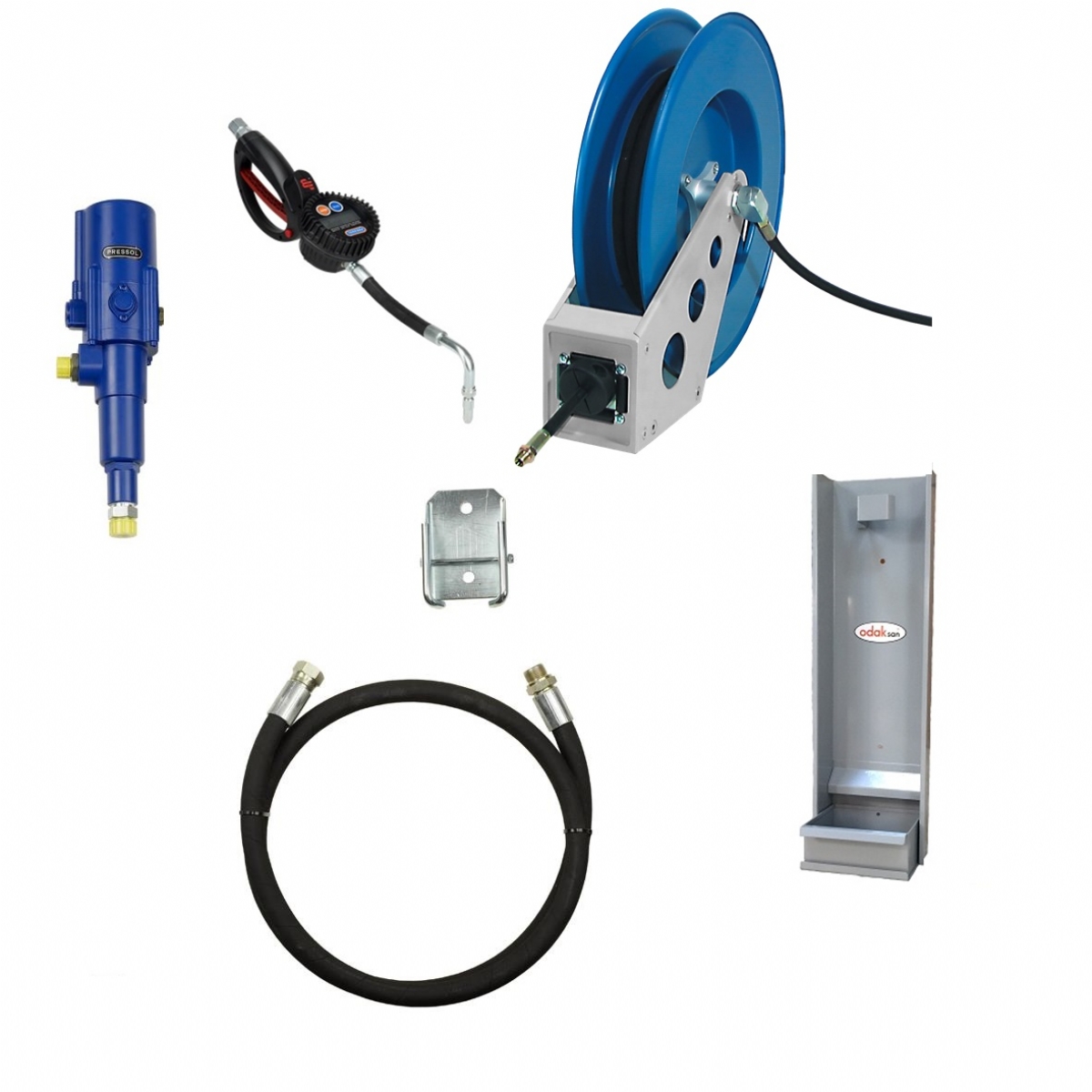

4.2.1. Yağlama ünitesi; ince yağ hortum makarası (kapalı), tank tipi havalı ince yağ pompası, ara bağlantı hortumu, dijital yağ tabancası, tabanca yağ boşaltma bağlantı hortumu, damlalık ve tabanca askılığından oluşacaktır.

4.2.2. İnce yağ hortum makarası kapalı tip olacaktır.

4.2.3. İnce yağ hortum makarasının hortum uzunluğu (tabanca ile makara çıkışı arasındaki uzunluk) en az 10 m (on metre), hortum çapı ½” olacaktır.

4.2.4. İnce yağ hortum makarası; hortum rahatça çekilebilecek özellikte olacak, otomatik kilitleme tertibatı bulunacak, geri sarımda hortumda kırılma olmayacak şekilde dizayn edilmiş olacak, makara iç tamburu DKP sac ile üretilmiş ve elektro statik boyalı olacaktır. Kesinlikle plastik tambur kullanılmayacaktır. Hortum en az 60 (altmış) bar’da çalışabilecek özellikte olacak, hortum makarasının bağlantı girişi ve çıkışı ½” G (bir bölü iki inch) olacaktır.

4.2.5. Tank tipi havalı ince yağ pompası, standart ince yağ tanklarından ,IBC tanklarından kullanılabilir olacaktır. Ana gövde materyali özel döküm aleminyum olacaktır. Paslanmaya yatkın hiçbir materyal olmayacaktır. Pompa üstünde susturucu olacaktır.

4.2.6. Tank tipi havalı ince yağ pompasının sıkıştırma oranı 5:1 (beş bölü bir), çalışma basıncı en az 6 (altı) bar, yağ basma kapasitesi en az 14 lt/dk (ondört litre bölü dakika), pompanın emiş derinliği en az 6 mt (altı metre), emiş rakor ölçüsü ¾ “ G (üç bölü dört inch ) ,yağ ikmal rakor ölçüsü ½” G (bir bölü iki inch),hava girişi ¼” G (bir bölü dört inch) olacaktır.140 ( yüz kırk )numara yağlara kadar basabilme özelliği olacaktır. Popa ile birlikte güvenli sabitleme sağlamak amacıyla gövde taşıyıcı aparat olacaktır. Bu aparat pompayı kavrayarak istenilen noktaya montaj yapılabilir olacaktır. Pompalar max:8 barı geçmeyecek hava akışı için şartlandırıcı ile korunacaktır.

4.2.7. Yağ pompası ile hortum makarası arasındaki bağlantıyı sağlayan ara bağlantı hortum çapı ½” (bir bölü iki inch) ve uzunluğu en az 2 m (iki metre) olacaktır.

4.2.8. Varil tipi havalı ince yağ pompasının varil ile bağlantısı için kelebek adaptörü olacak, varil bağlantısı dişli olacaktır.

4.2.9. Dijital yağ tabancası anlık ve toplam transfer edilen yağ miktarını gösterir özellikte olacak.

Seyyar , kolayca değiştirilebilen pillerle çalışır olacaktır. Tabancanın kalibre edilebilme özelliği olacaktır.

4.2.10. Dijital tabancanın en uç kısmına bağlantısı olacak şekilde en az 6 mm (altı milimetre) çapında ve en az 300 mm (üç yüz milimetre) boyunda, esnek, tabanca yağ boşaltma bağlantı hortumu olacaktır. Dakikada en az 30 Lt ikmal kapasitesine sahip olacaktır.

4.2.11. Yağ damlalığı ve tabanca askılığı; tabanca boşta iken asılabilecek özellikte olacak, biriken yağlar kolayca altındaki hazne çıkartılarak tahliye edilebilir olacak , birbirini tamamlayacak şekilde dizayn edilmiş olacaktır.

4.3. Satın alınacak yağlama ünitesi, yeni ve hiç kullanılmamış olacak, hiçbir yerinde çatlak, ezik, eğrilik vb. gibi imalat hataları bulunmayacaktır.

4.4. Satın alınacak yağlama ünitesi kullanım yerinde fonksiyonel olacaktır.

5. FAYDALANILAN KAYNAK: Firma ürün katalogları.

6.AMBALAJLAMA VE İŞARETLEME:

6.1. Yağlama ünitesi parçalarının birbirine montajı yapılmış ve çalışır durumda olacaktır.

6.2. Sabit yağlama ünitesi üzerinde; üretici firma markası ve ürün kod numarası silinmeyecek şekilde yazılmış olacaktır.

7. Satıcı tarafından istenildiği takdirde; alıcı makam tarafından teknik bilgi desteği verilebilecek ve bu malzemeye ait örnekler alıcı makam tesislerinde görülebilecektir.
